Navod - fiesta mk7 - original zadni parkovaky

[ZaQik]

predFL (2008 - 2012)
zde sel ford cestou nejmene narocneho reseni: zadni parkovaky jsou zcela nezavisle na datove siti auta ... je to neco jako reseni z ciny; proste to pripojite na zpatecku a pipa to

Dily:

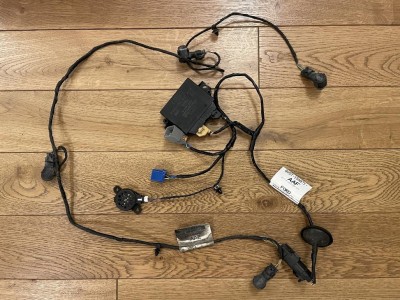

- jednotka 8A6T-15T850-Ax ... pozor: existuje jednotka, ktera umi i predni parkovaky 8A6J-15T850-Ax (neda se predelat jen na zadni)
- svazek pro pripojeni na zadni svetlo 8V5T-15A871-AAF (svazek i pro predni parkovaky 8A6J-15A871-CA)
- repracek 3W83-15K864-AA (stejny pro FF2 apod.)
- 2x vnejsi cidlo 8A6T-15K859-AA
- 2x vnejsi objimka 8A6T-15C852-AA + 2x protikus 8A6T-15C856-AB
- 2x vnitrni cislo 8A6J-15K859-AA
- 2x vnitrni objimka 8A6T-15C850-AA + 2x protikus 8A6T-15C854-AB
- svazek do narazniku 8V5T-15K868-AAE

Postup:
1. sundat prave zadni svetlo (2x sroub zvenku + 1x plastovs matka zevnitr)
2. sundat zadni naraznik (2x sroub u nakladaci hrany + 2x plastova zatka v kazdem podbehu + 2x jina plastova zatka ze spodu narazniku)
3. zapojit jednotku: konektor pro zadni svetlo zapojite do sedeho (viz vyse) a modry konektor zapojite do svetla

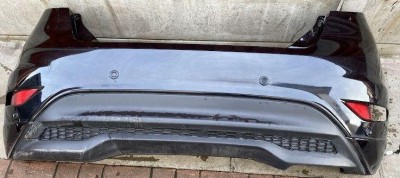

4. vyriznout diry pro parkovaky (jsou naznacene z druhe strany narazniku)

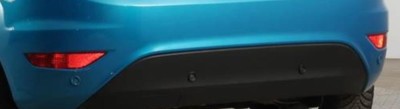

5. poskladat zpet a je hotovo

... auto umi jen pipat, nikde nic nezobrazuje ... pri poruse parkovaku umi jednotka chybovym kodovym pipnutim informovat, ktere cidlo je spatne

[ZaQik]

poFL (2013 - 2017)
informace o parkovacich jsou na sbernici a vysledek muze byt videt na displeji radia

Dily
- jednotka GEM (BCM) typu DN1T-15K600-Gx (3dver) nebo DN1T-15K600-Jx (5dver), ktera ma v sobe jednotku parkovaku
- 2x vnejsi cidlo CV1T-15D851-CA
- 2x vnitrni cislo CV1T-15K859-BB
- 4x objimka v sade C1BT-15D851-BA
- svazek do narazniku C1BT-15K868-AAE
... pokud mate nebo chcete sportovni difuzor:
- jednotka DN1T-15K600-Gx
- 4 x cidlo CV1T-15D851-CA
- 4x objimka v sade C1BT-15D851-CA
- svazek do narazniku C1BT-15K868-BAE

Schema: (pokud nemate pripravu)

Postup:
1. sundat zadni naraznik (2x sroub u nakladaci hrany + 2x plastova zatka v kazdem podbehu + 2x jina plastova zatka ze spodu narazniku)
2. vyriznout diry pro parkovaky:
2a. u standardniho narazniku jsou naznacene z druhe strany (obr. viz predesly prispevek)
2b. u sport paketu a ST je naznaceno umisteni jen vnejsich parkovaku, vnitrni odhadnout podle jineho auta

3. poskladat zpet
4. diagnostikou v centralni konfiguraci nastavit parametr Parking assistance

Výsledek:
- s dvouradkovym displejem pipani pres zadni reproduktory (resi radio)
- s vysokym displejem (monochrom nebo barevny):

- v kombinaci s parkovaci kamerou viz viewtopic.php?p=1248943#p1248943
